從宏觀到微觀：汽車要”瘦身”更要安全
發布時間:2020-10-28 閱讀次數：1201次
導讀
隨著“2020年第七屆中國汽車輕量化國際峰會”的日益臨近及《國家第六階段機動車污染物排放標準》的發布與實施，在環境保護和節能降耗法規要求日趨嚴格的當下，輕量化已成為中國汽車產業發展的重要方向和必然趨勢。
其中對車身的輕量化更是提高汽車動力性、降低油耗、保護環境的關鍵。車身輕量化與使用材料密切相關，如鎂合金、鋁合金等金屬結構材料、工程塑料及其復合材料在輕量化中起到重要作用。采用工程塑料及其復合材料可減輕汽車零部件約40%的質量，可降低成本40%，因此開發工程塑料和復合新材料是車身輕量化發展的趨勢，其中PP（聚丙烯）和PMMA（聚甲基丙烯酸甲酯）應用最為廣泛。

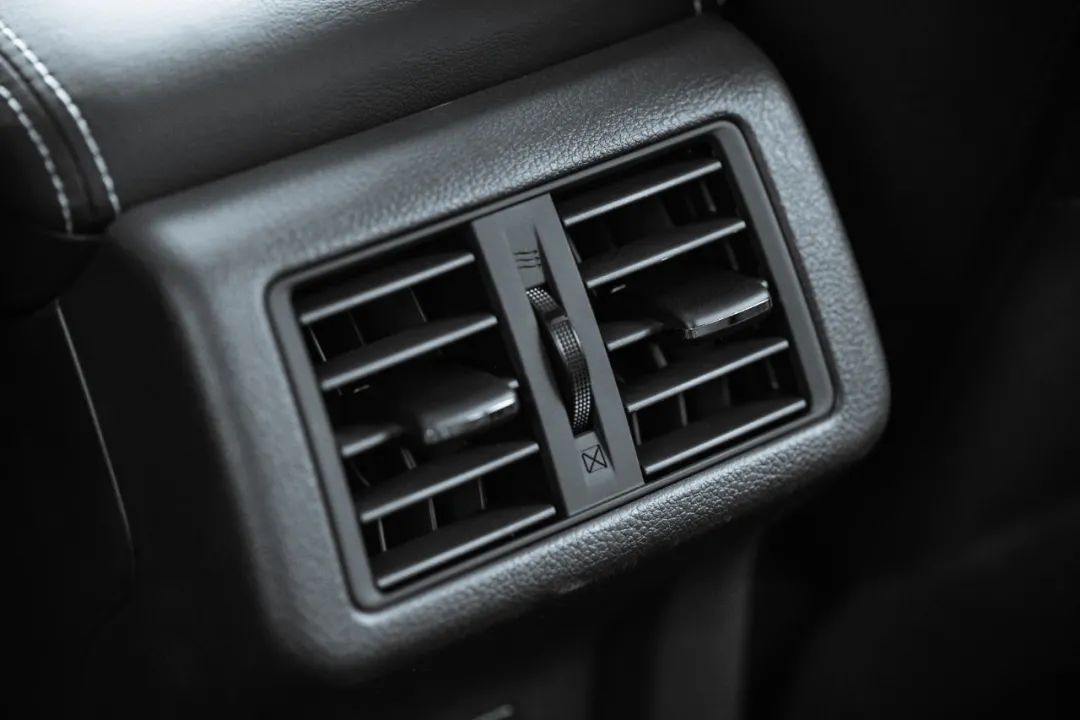

塑料及其復合材料的應用場景

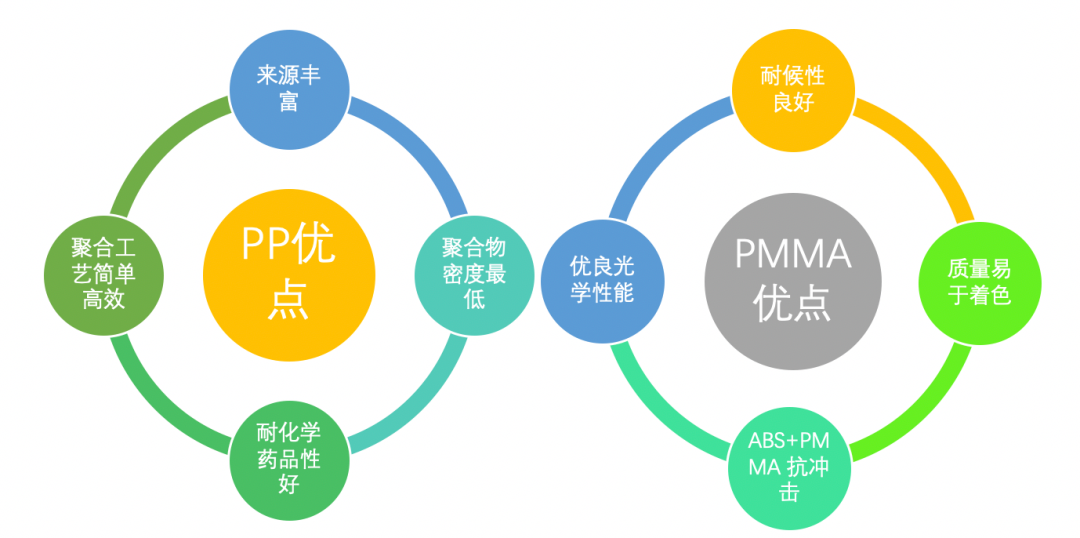

為什么在汽車材料輕量化中大量應用PP、PMMA?
今天，我們要對PP、PMMA做兩個有趣的試驗：
1. 宏觀視界下的拉伸
PP、PMMA在常規的靜態測試外，可能會受到動態變形的影響，例如，在涉及運輸設備的碰撞和產品掉落時。因此，為了保證可靠性，還必須進行沖擊試驗。特別是，由于聚合物塑料具有粘彈性，（既有粘性又有彈性），其力學特性表現出對環境溫度、時間和變形速率的依賴性。

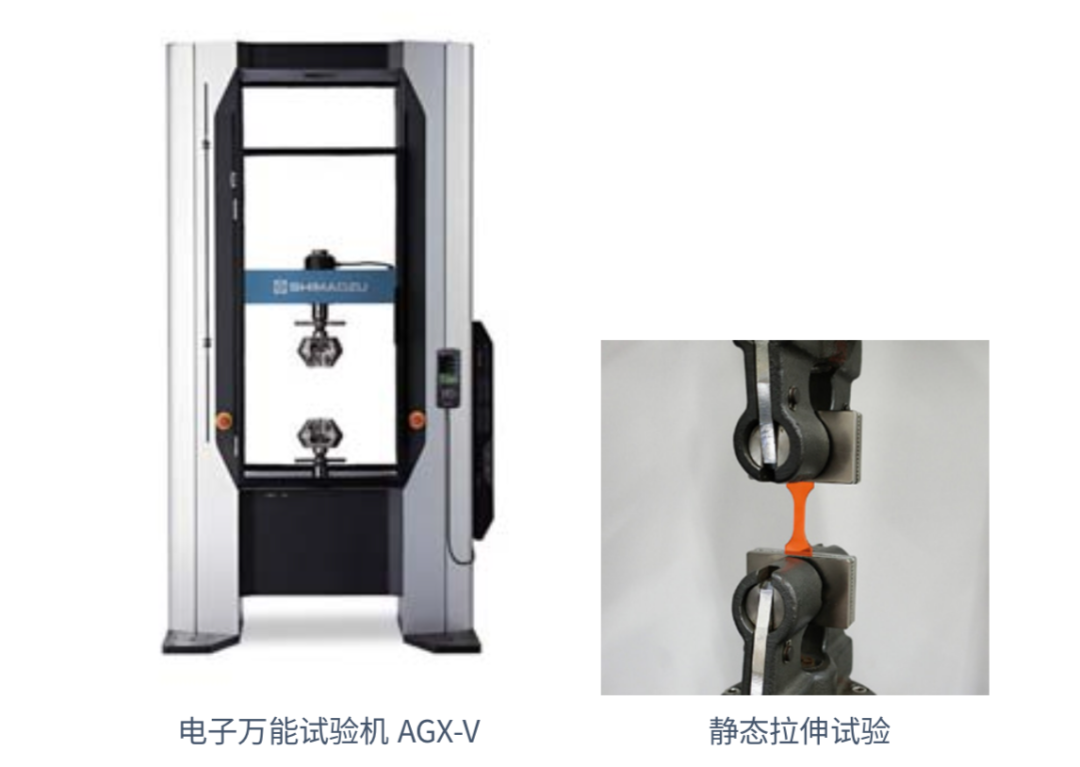

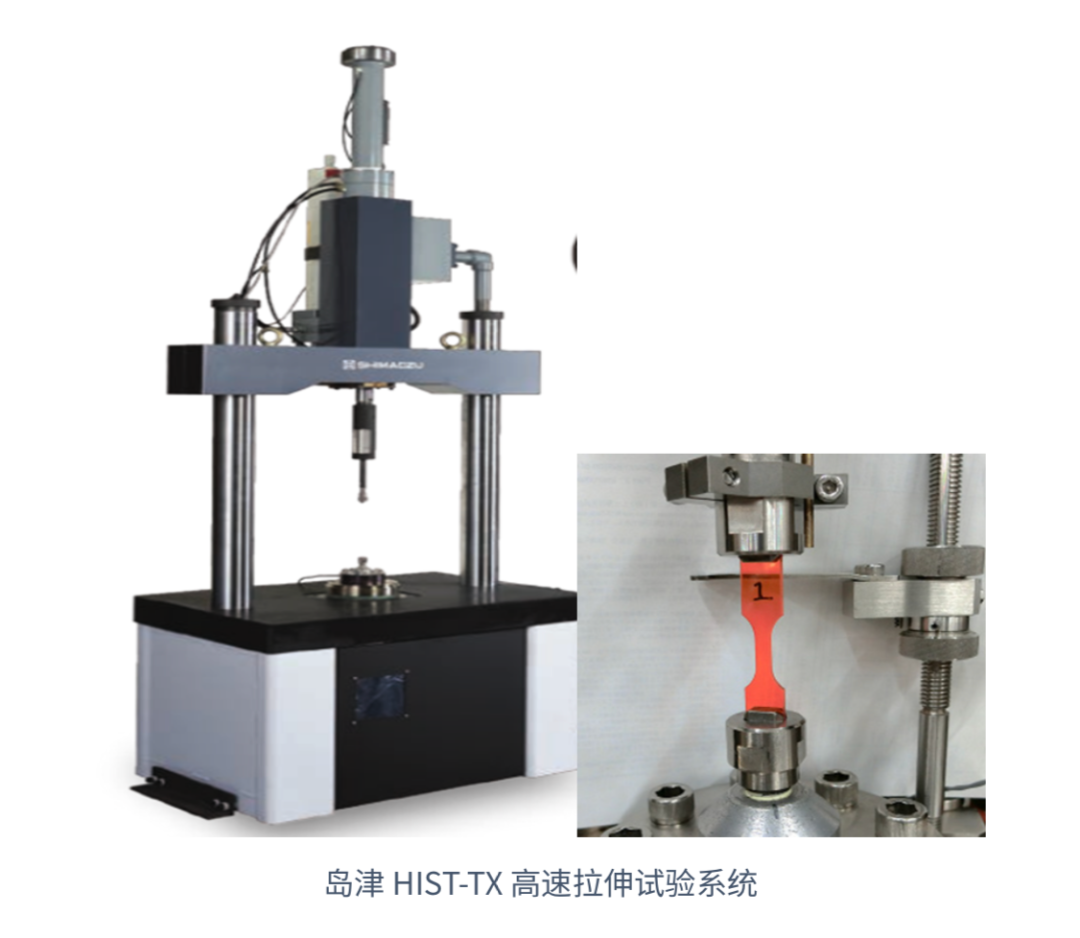

采用島津AGX-V電子萬能試驗機和HITS-TX高速拉伸試驗機可以研究PMMA/PP與試驗速度關系。

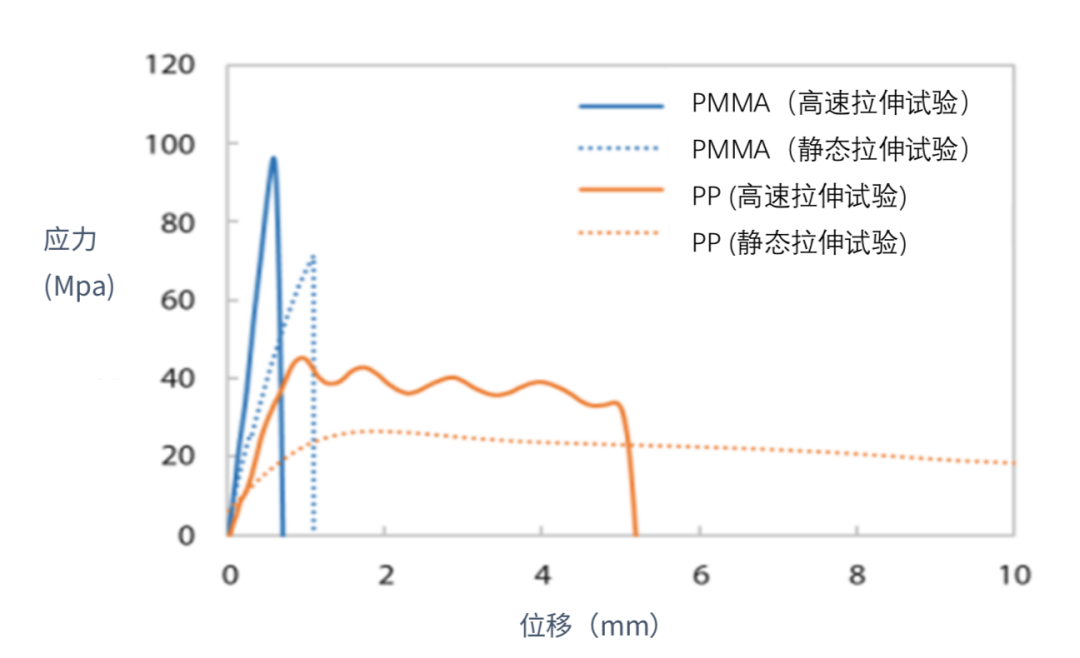

應力-行程曲線

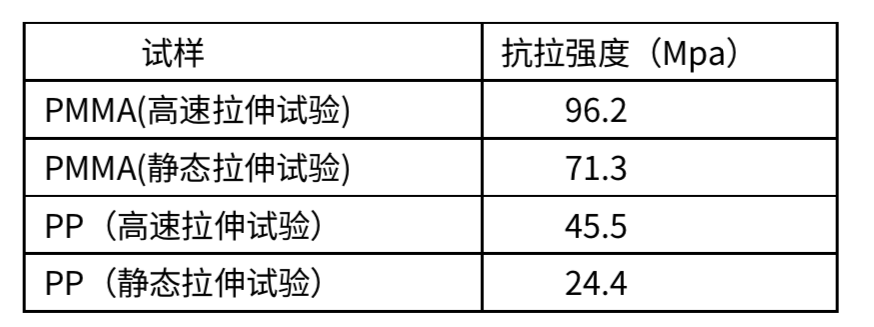

試驗結果
高速拉伸試驗中PMMA和PP的拉伸強度均高于靜態拉伸試驗，證實了這兩種塑料材料拉伸強度的試驗速度依賴性。
2. 微觀視界下的斷口
當發生損壞、故障事故或劣化時，我們通常迫切需要調查原因和提出對策。塑料的失效形式多種多樣，包括靜態斷裂、沖擊斷裂、疲勞斷裂、蠕變斷裂、環境引起的斷裂等。根據分析不同類型的斷裂原因，可以觀察到具有不同特征的斷裂面，這表明可以通過斷口觀察來確定損傷的原因，并研究解決損傷的方法。拉伸試驗后，我們選擇對PP試樣的斷口進行鍍金，并用光學顯微鏡和EPMA進行觀察。

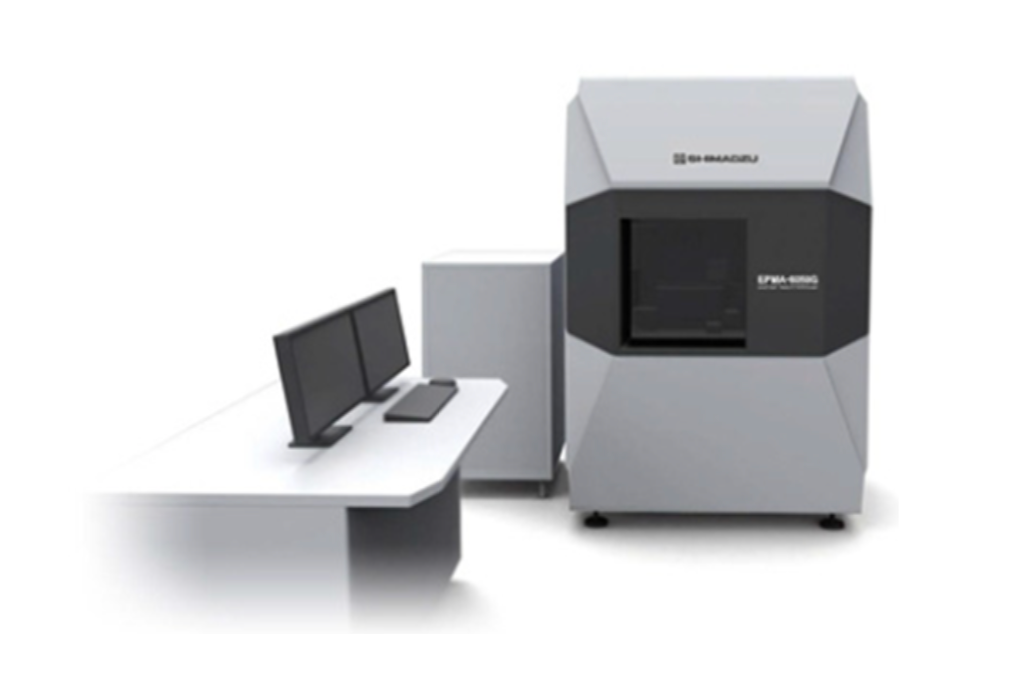

電子探針EMPA8050G

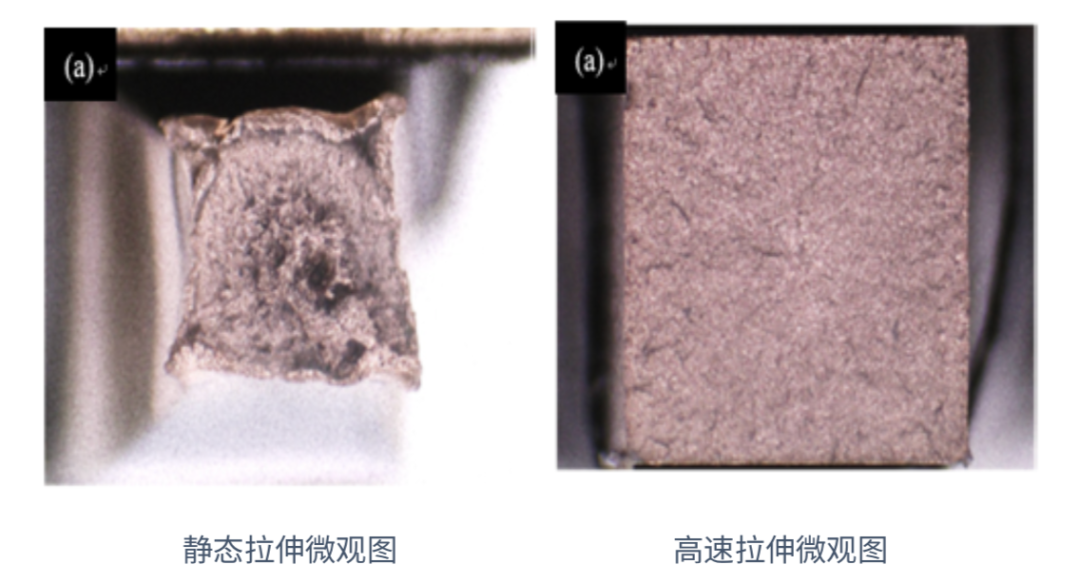

在PP斷裂表面鍍金，并用光學顯微鏡和EPMA進行觀察。靜態拉伸試驗和高速拉伸試驗后的聚丙烯斷裂表面分別如下圖所示。（a）為光學顯微鏡圖像，（b）-（d）為電子探針二次電子像。
對比PP靜態拉伸微觀圖與PP動態拉伸微觀圖可見，與高速拉伸試驗的斷口面積相比，靜態拉伸試驗的斷口面積明顯較小，這應該是由于靜態拉伸斷裂時，塑性變形伴隨著頸縮而導致的。

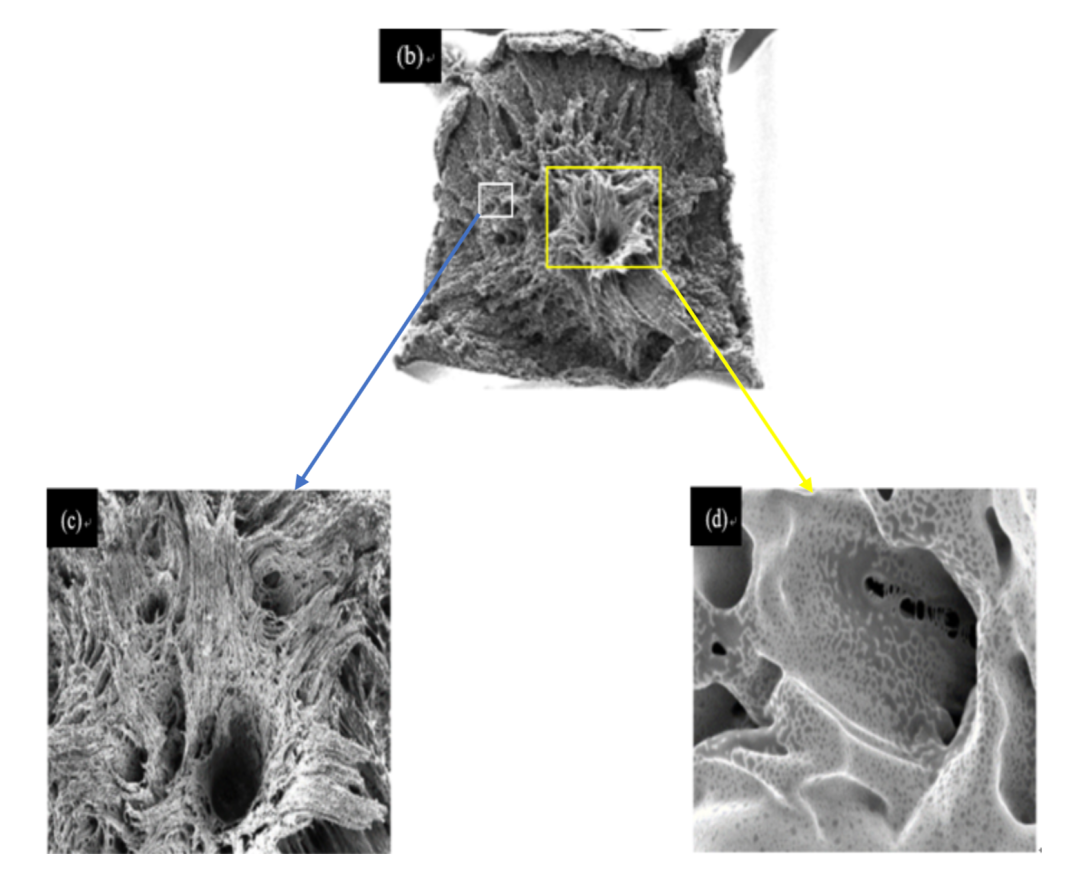

靜態拉伸微觀圖
在PP靜態拉伸微觀圖中的斷裂面中部，可見纖維斷裂面以韌性方式伸長。對 PP靜態拉伸微觀圖的中心區域及其左側區域進一步放大，結果見PP靜態拉伸微觀圖及。由PP靜態拉伸微觀圖可見樹脂纖維伸長的情況。PP靜態拉伸微觀圖顯示斷面上有許多孔，這是由樹脂（如低分子量物質）或雜質等微觀缺陷等形核長大而導致的。

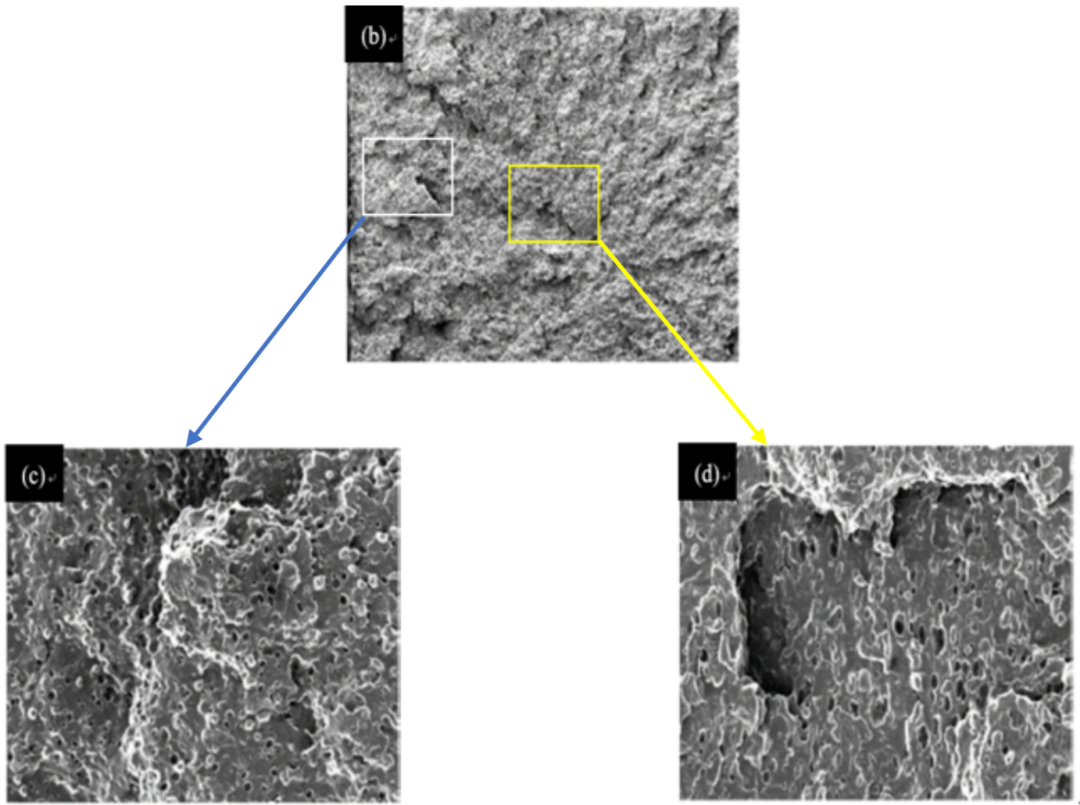

高速拉伸微觀圖
在高速拉伸試驗中，斷裂處沒有出現頸縮現象，整個斷口呈扁平、粗糙的片狀。對斷面中心及邊部進一步放大，結果見PP動態拉伸微觀圖及PP動態拉伸微觀圖，可見，中部和邊部的斷口形貌無明顯差異。據此可推斷，隨著試驗速度的提高會導致無塑性變形的脆性斷裂。
結 論
島津具有豐富的產品線，在宏觀方面：擁有各種靜態試驗機與動態試驗機，可以提供力學測試，并進行定制化夾具設計；從微觀方面：擁有電子探針EMPA等各種微觀測試儀器，可以提供表面分析數據，為客戶提供一整套服務與方案。島津?yàn)槠嚫男运芰系目焖侔l(fā)展提供幫助，在汽車安全性的基礎之上實現汽車輕量化，為營造和諧綠色的環境做出貢獻，創造嶄新的明天。
