島津LCMS助力半導體光刻膠材料的質控及研究
發布時間:2025-08-25 閱讀次數：226次
當前，我國光刻膠國產化替代進程正在加速推進。大量企業/研究院已加入光刻膠配方及其關鍵原料的研發。關鍵原料的結構、純度、批次穩定性以及光刻膠的配方對成品膠的性能有重要影響。因此，在研發和生產過程中需要精準的化學表征和質量控制。
島津有機色譜質譜可以幫助客戶實現材料的關鍵成分質量控制及結構表征，幫助用戶實現原料確認及品控、配方成分研究等。其中，液相色譜（LC）及液相色譜-質譜聯用儀（LC-MS）作為一類強大的分析工具，在光刻膠有機成分分析中發揮著重要作用。
01 光引發劑的合成監測和成分確認
光刻膠作為芯片光刻工藝中重要化學品，成分較為復雜，包含溶劑、單體、樹脂、光引發劑、添加劑等。光刻膠用光引發劑主要可分為光致產酸劑（PAGs）、感光化合物（PAC）和自由基型光引發劑。其中先進制程的光刻膠以PAGs為主，其作用原理是在曝光時產生酸，催化后續的化學反應（如樹脂交聯或分解）。
采用島津LC-MS可實現復雜體系中的光引發劑的結構鑒定、純度評估、光解產物監測及痕量雜質的快速檢測。

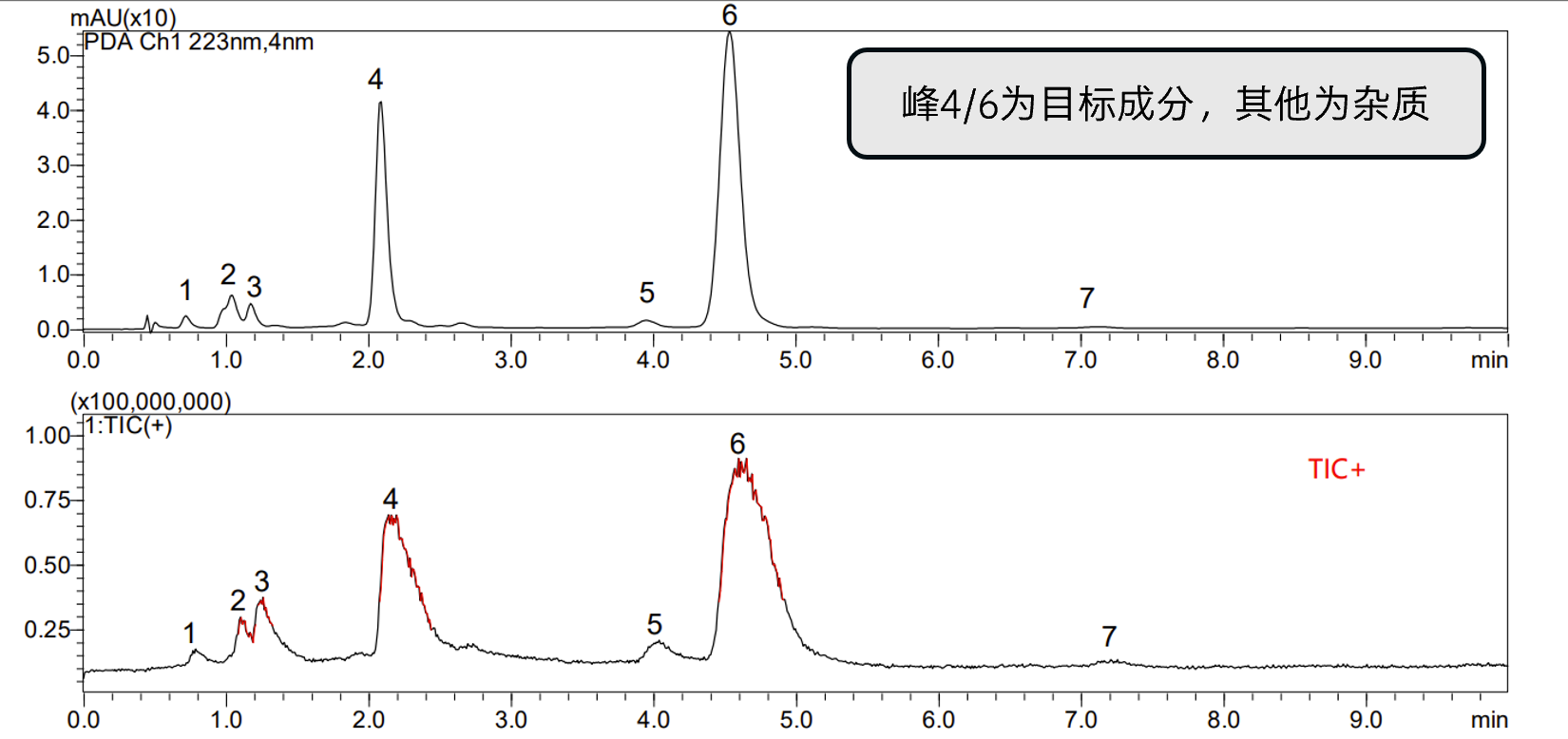

光引發劑樣品在LC-MS(單四極桿液質聯用儀)和LC-PDA上的色譜圖
當需要進行更精確的定性分析時，可使用島津四極桿飛行時間 (Q-TOF) 型質譜儀獲得精確分子質量。通過MS和MS/MS譜圖獲得準確分子量及其二級質譜碎片信息后，再使用分析軟件LabSolutions Insight Explore及ChemSpider數據庫進行解析，從而獲得高置信度的物質定性分析結果。

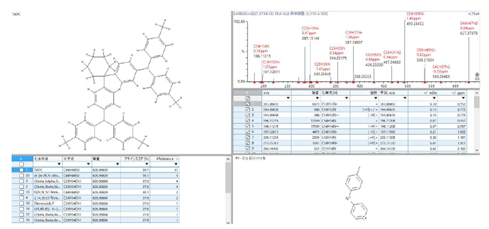

示例：有機發光材料TAPC定性分析-在線搜索 (ChemSpider) 結果
02 光致產酸劑的降解產物的含量測定
光致產酸劑的降解產物的含量控制，在半導體光刻工藝中具有重要意義。準確測定降解產物的含量能夠有效評估光刻膠的性能、批次一致性，幫助改善光刻膠配方，進而提升芯片良率。
常見PAGs降解產物有陰離子型三氟甲磺酸(TFMS)。島津LC-MS/MS具備良好的靈敏度，能夠滿足痕量物質的檢測需求，目標降解產物的定量下限可低至0.06 ng/mL。
三氟甲磺酸(TFMS)校準曲線(0.06 ng/mL~6.00 ng/mL, 相關系數>0.999)
03 樹脂組成及樹脂輪廓研究
光刻膠中樹脂的組成和聚合度是決定其性能的核心因素，直接影響光刻工藝的分辨率、靈敏度、抗刻蝕性及圖形保真度。對于樹脂材料，分子量的表征首當其沖，其分子量(Mw/Mn) 的穩定性和聚合物分散性（PDI）控制是保證成膠的品質和一致性重要的管控點。通常采用凝膠滲透色譜（GPC）測定樹脂聚合物的分子量分布，采用基質輔助激光解吸電離飛行時間質譜（MALDI-TOF）測定樹脂絕對分子量和端基結構。而采用LC-Q-TOF可對能夠離子化的樹脂進行輪廓及端基的表征。
島津四極桿-飛行時間(Q-TOF)型高分辨質譜儀具有主動精準溫控系統和超快速切換系統，可實現樹脂輪廓表征及端基結構推斷。

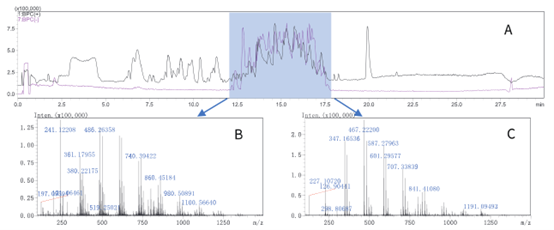

酚醛樹脂的LC-Q-TOF的MS示意圖
A- 基峰色譜圖，B-MS+質譜圖，C-MS-質譜圖）
上圖所示應用中，綜合m/z100-1500 范圍內的質荷比看，通過Formula Predictor軟件和Assign在線譜庫聯合分析，推測該樹脂是以甲酚(C7H8O)或二甲酚(C8H10O)為起始結構，二甲酚-(C8H8O)n-，或三甲酚 -(C9H10O)n-為延伸單元的聚合物。

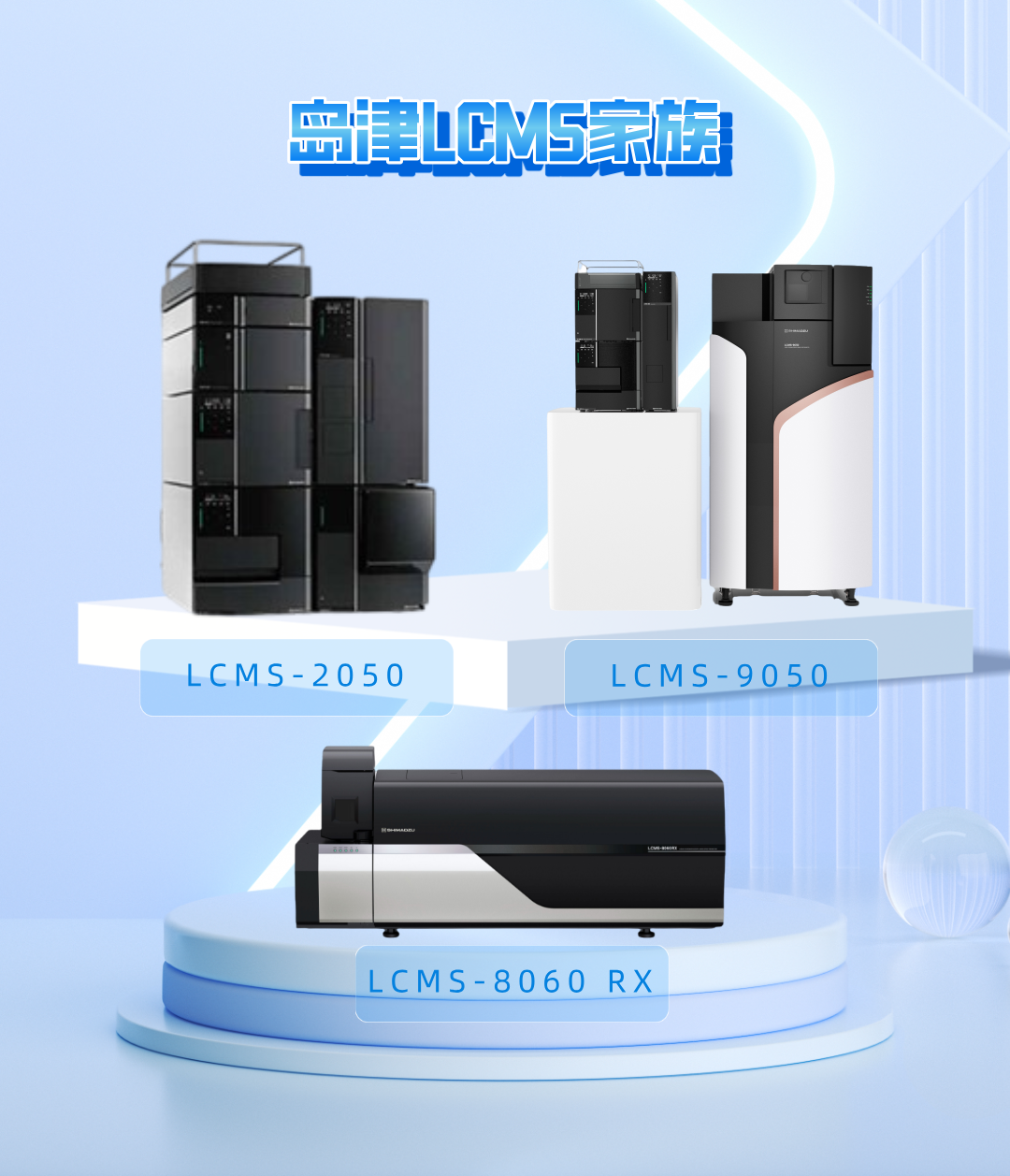

島津LC-MS，在硬件上擁有優異的靈敏度及質量準確度性能，結合相應質譜解析軟件，可覆蓋從關鍵原料到配方組成的成分研究及定量分析等方向，助力高端光刻膠早日實現國產化。
本文內容非商業廣告，僅供專業人士參考。
