碳化硅外延層厚度及其均勻性的無損檢測——紅外顯微系統
發布時間:2024-02-21 閱讀次數：1316次
第三代半導體碳化硅材料快速發展
近年來，5G通信、新能源汽車、光伏行業推動了第三代半導體材料碳化硅（SiC）技術的快速發展。相較于成熟的硅（Si）材料，SiC具有禁帶寬、擊穿電場高、電子飽和遷移率高、熱導率高等優良的物理化學特性，是制備高溫、高壓、高頻、大功率器件的理想材料，如電力轉換器、光伏逆變器、射頻放大器、濾波器等。
碳化硅外延層及其厚度測定的重要性
SiC功率器件往往需要通過在SiC 襯底上生成所需的薄膜材料形成外延片，從而更易于獲得完美可控的晶體結構，更利于材料的應用開發。隨著外延生長技術的進步，SiC外延層厚度也從幾μm發展到上百μm，也從同質外延發展為異質等多種晶體。
對外延片品質影響最大的是外延層的厚度以及電阻率的均勻性,因此在實際生產中對延片的厚度進行測量是很重要的一環。
碳化硅外延厚度測定原理
在硅同質/異質外延生產中，紅外傅立葉變換光譜技術（FTIR）是測試硅外延層厚度一種非常成熟的方法，具有準確、快速、無損等優勢，非常適合工業化使用。因此在碳化硅外延厚度測定上也得到了推廣應用，已形成了《GB/T 42905-2023碳化硅外延層厚度的測試 紅外反射法》標準。
儀器測試原理：襯底與外延層因摻雜濃度不同而導致的不同折射率，紅外光入射到外延層后，一部分從襯底表面反射回來，一部分從外延層表面反射出來，這兩束光在一定條件下會產生干涉條紋，根據干涉條紋的數量、折射率以及紅外光入射角可以計算出外延層的厚度d（原理示意圖如下）。

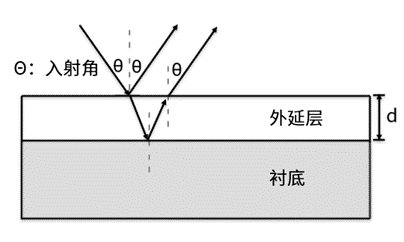

傅立葉變換光譜法測試外延層厚度原理圖
計算公式如下：
式中，d表示厚度，單位μm；M表示不同波數間的峰個數；n表示鍍膜材料折射率；θ表示入射角；，1/λ2 、1/λ1 表示波數。
采用FTIR配合顯微分析技術，可避免損傷晶圓，實現SiC外延層厚度的測試。

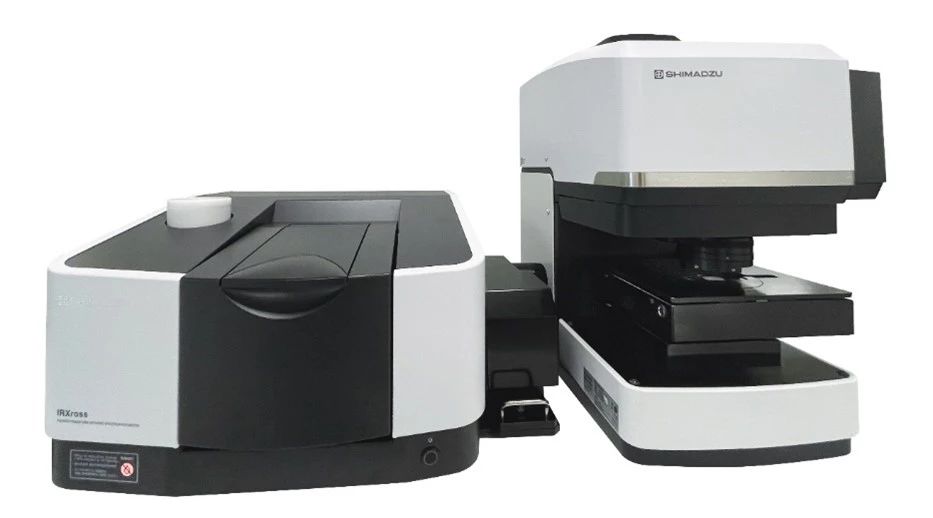

島津IRXross+AIM-9000紅外顯微系統
碳化硅晶圓樣品的外延厚度及其均勻性測試

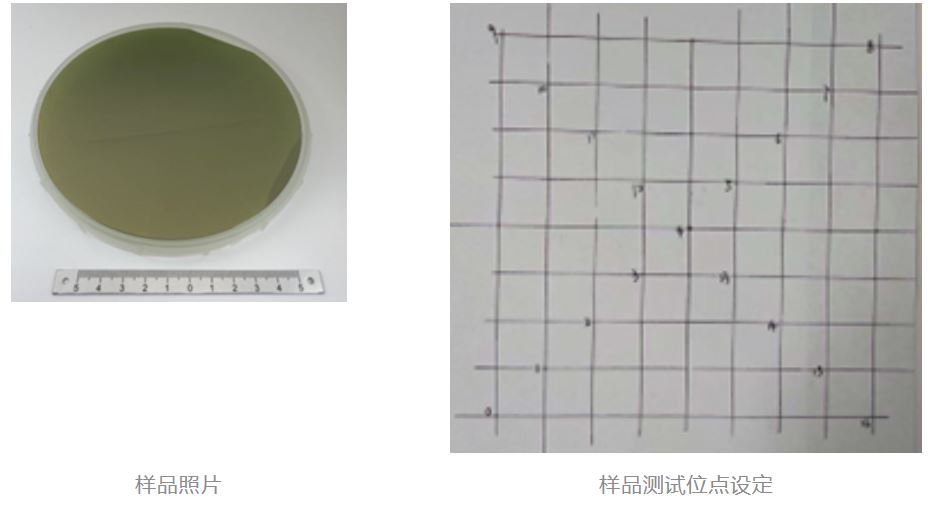

對于SiC晶圓，外延層厚度理論值11 μm，測試不同位置（0~16號位點）處的外延層厚度。樣品無需前處理，直接進行顯微紅外無損測試。
觀察不同位點在2500~3500cm-1波段下的紅外光譜重疊圖，可見明顯的干涉條紋。

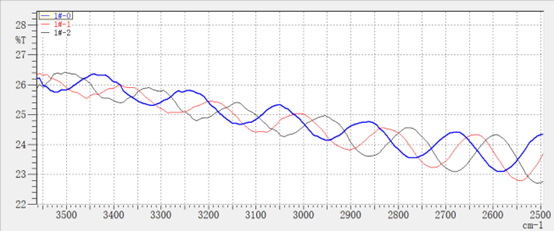

三個不同位點測試的紅外光譜圖
隨后分別測定了樣品標記的17個位點，每個位點重復測試5次， 17個位點的厚度平均值為11.115微米，總的RSD值為2.13%，與理論值偏差1.05%。

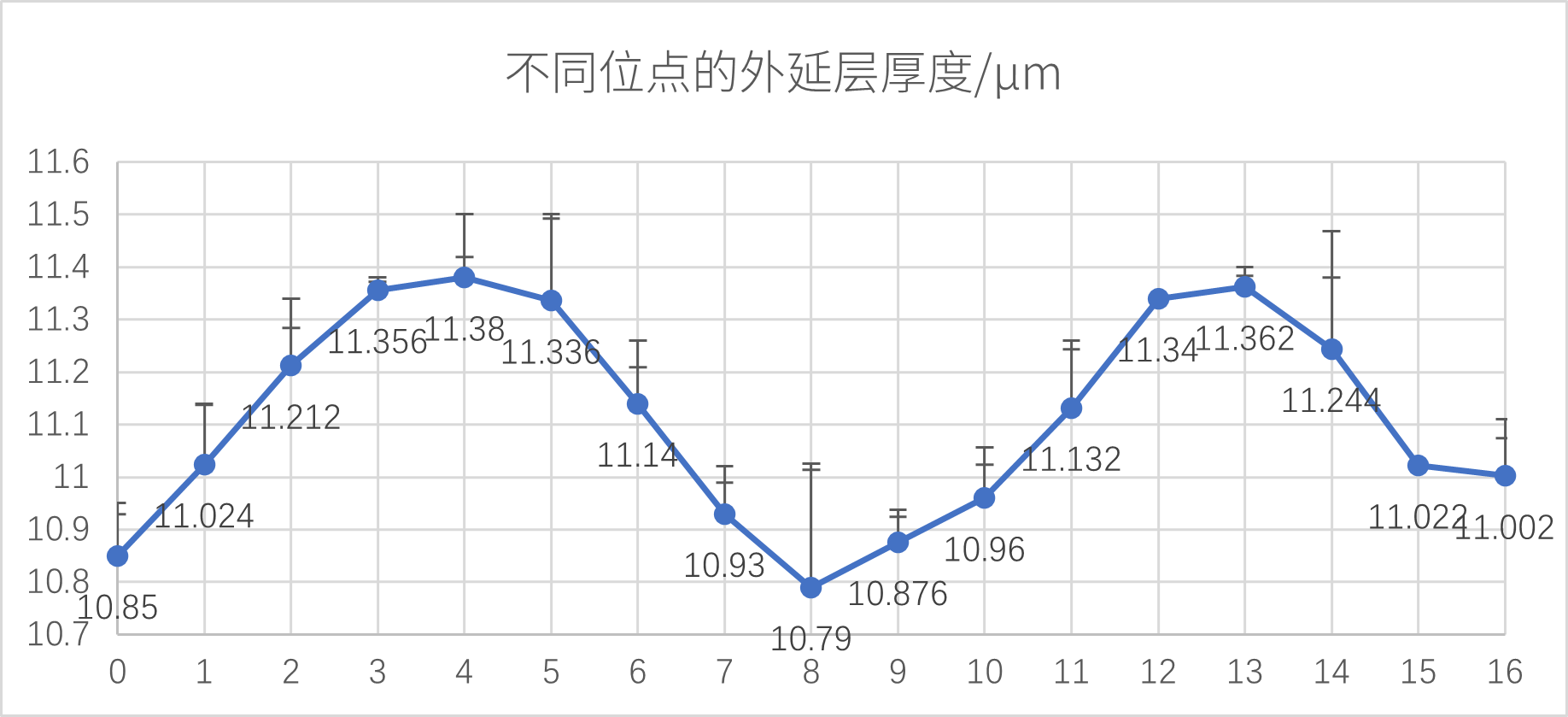

17個位點的外延層厚度及其偏差
從不同位點外延層厚度結果來看，SiC晶圓外延厚度并非完全均一，呈現邊緣薄，中間厚的趨勢。
詳細資料請聯系島津當?shù)貭I業。
本文內容非商業廣告，僅供專業人士參考。
